Мини экскаватор: назначение устройство и примеры применения на стройке

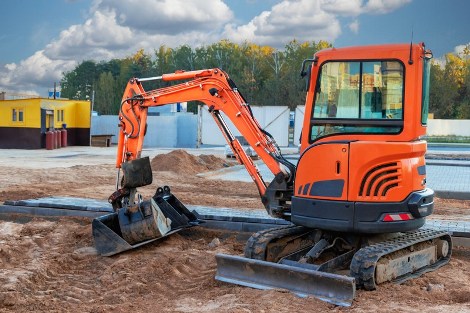

Мини-экскаватор – это компактная землеройная машина, предназначенная для выполнения работ в условиях ограниченного пространства: на частных участках, в узких дворах, вдоль зданий и на объектах с плотной застройкой.

Благодаря небольшим габаритам и высокой манёвренности он легко перемещается по площадке, обеспечивает точность копания и позволяет выполнять задачи, где крупная техника не подходит или экономически невыгодна.

Такой мини экскаватор 3 тонны используют для рытья траншей под коммуникации, подготовки оснований под дорожки и площадки, планировки грунта, разработки котлованов небольшой глубины, а также для демонтажа покрытий и погрузочно-разгрузочных работ с навесным оборудованием. Универсальность обеспечивается сменными ковшами, гидромолотом, буром и другими насадками, что делает технику востребованной в строительстве, благоустройстве и коммунальном хозяйстве.

Конструкция мини экскаватора: основные узлы, габариты и принцип работы

Ключевая особенность мини экскаватора – сочетание устойчивого ходового основания и поворотной верхней платформы с рабочим оборудованием. Благодаря этому техника может выполнять точные операции рядом со зданиями, заборами и коммуникациями, сохраняя управляемость и достаточное усилие на ковше.

Основные узлы и компоновка

Конструктивно мини экскаватор состоит из нескольких базовых узлов: ходовой части, поворотной платформы, силовой установки, гидросистемы и рабочего оборудования. Ходовая часть чаще всего выполняется в виде гусеничного шасси, обеспечивающего низкое давление на грунт и хорошую проходимость; реже встречаются колёсные варианты для работ на твёрдых покрытиях.

На поворотной платформе размещаются двигатель, гидронасосы, гидробак, элементы охлаждения и рабочее место оператора. Поворот осуществляется через опорно-поворотный круг, который передаёт нагрузки от стрелы на шасси и позволяет поворачивать надстройку вокруг вертикальной оси. Для повышения устойчивости используются выверенная развесовка и противовес, а в ряде задач – отвал (бульдозерный нож) спереди, который помогает при планировке и служит дополнительной опорой.

Рабочее оборудование и типовые элементы

Рабочее оборудование включает стрелу, рукоять и ковш (или сменный инструмент). Ковш может заменяться на гидромолот, бур, узкий траншейный ковш, грейфер и другие насадки, расширяющие спектр применения. Управление движениями стрелы, рукояти и ковша выполняется гидроцилиндрами, а поток рабочей жидкости распределяется через гидрораспределитель.

• Стрела задаёт основной вылет и высоту подъёма.
• Рукоять обеспечивает точное позиционирование ковша и глубину копания.
• Ковш/навеска выполняет непосредственное разрушение и перемещение грунта.
• Гидроцилиндры преобразуют давление жидкости в усилие на рабочих звеньях.
• Поворотный механизм обеспечивает вращение платформы для разгрузки и переноса грунта без перестановки шасси.

Габариты и принцип работы

Габариты мини экскаватора подбираются так, чтобы машина проходила в узкие проезды и могла работать вплотную к препятствиям. На практике важны общая ширина, радиус поворота задней части, высота (для въезда в ворота/гаражи) и масса, влияющая на транспортировку и давление на покрытие. Часто встречается возможность изменения колеи (раздвижные гусеницы) для компромисса между проходимостью и устойчивостью: в узком положении легче проехать, в широком – безопаснее копать на вылете.

Принцип работы основан на гидравлической передаче мощности. Двигатель приводит гидронасос, который создаёт поток рабочей жидкости под давлением; далее распределитель направляет его к гидромоторам хода и к гидроцилиндрам рабочего оборудования. Оператор задаёт команды джойстиками, изменяя направление и расход потока, а усилие на ковше формируется за счёт давления в контуре и геометрии рычажной системы «стрела–рукоять–ковш».

1. Машина занимает позицию: отвал опускается для упора, платформа ориентируется по месту работ.
2. Платформа поворачивается к месту выгрузки, ковш открывается и разгружает материал.
3. Цикл повторяется, при необходимости выполняется перестановка шасси и корректировка положения отвала.

Эффективность мини экскаватора обеспечивается сочетанием компактности и точного гидравлического управления: машина выполняет многократные циклы копания с минимальными перемещениями, а сменные навески позволяют адаптировать её под разные типы грунта и характер работ.
