Рамные строительные леса: преимущества, конструкция и монтаж своими руками

Рамные строительные леса – это удобная и практичная система временных конструкций, предназначенная для безопасного выполнения фасадных, отделочных и монтажных работ на высоте.

Благодаря простому принципу сборки, устойчивости и возможности быстро наращивать высоту, такие леса широко применяются как на частных объектах, так и на крупных стройплощадках; профмастер — продажа лесов помогает подобрать подходящую комплектацию под задачи и условия эксплуатации.

В статье рассмотрим основные достоинства рамных лесов, их конструктивные особенности и ключевые этапы установки: от подготовки основания и проверки элементов до правильного монтажа связей и настилов, обеспечивающих надежность и безопасность при работе.

Конструкция рамных лесов: элементы, размеры, материалы

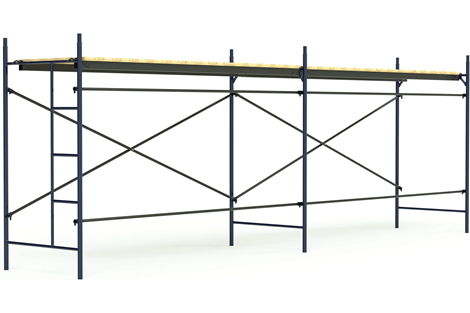

Рамные строительные леса представляют собой модульную сборно-разборную систему, в которой основную несущую роль выполняют вертикальные рамы, соединяемые между собой горизонтальными и диагональными связями. Такая конструкция позволяет быстро наращивать высоту и длину лесов, подстраивая рабочую зону под фасад и особенности объекта.

Надёжность рамных лесов обеспечивается сочетанием повторяемых типовых элементов и правильной геометрии: нагрузки передаются по стойкам вниз, а пространственную жёсткость формируют связи и крепление к стене. При подборе комплектации учитывают высоту работ, допустимые нагрузки на настил, шаг стоек по фасаду и требования к безопасности проходов.

Основные элементы конструкции

Базовый комплект включает несколько ключевых узлов. Рамы (проходные и непроходные) образуют вертикальные секции и задают высоту ярусов. Горизонтальные связи фиксируют расстояние между рамами и поддерживают настил, а диагональные связи обеспечивают устойчивость к боковым нагрузкам и предотвращают «складывание» секций. Для работы на высоте используются настилы (металлические или деревянные) и ограждения (перила и бортовые элементы), снижающие риск падения.

• Опорные элементы: башмаки, винтовые домкраты для выставления по уровню и компенсации перепадов основания.
• Крепёж к зданию: анкера и кронштейны (связи со стеной) для повышения общей устойчивости, особенно на больших высотах.
• Доступ на ярусы: лестницы и лестничные секции, организующие безопасный подъём.
• Соединительные узлы: замки, флажковые или штыревые фиксаторы (в зависимости от системы), обеспечивающие быструю сборку.

Размеры и материалы рамных лесов

Размерные параметры обычно задаются модульно. Высота яруса определяется габаритом рамы, а длина пролёта – шагом установки рам вдоль фасада. В практике встречаются разные типоразмеры, однако принцип один: секции собираются из повторяемых элементов, что позволяет комбинировать пролёты, формировать углы, обходить выступы и регулировать ширину рабочего прохода.

Несущие элементы чаще всего выполняются из стальных труб, так как сталь обеспечивает требуемую прочность и стойкость к ударным нагрузкам при монтаже и эксплуатации. Для защиты от коррозии применяют окраску либо оцинкование; оцинкованные элементы, как правило, дольше сохраняют рабочие характеристики во влажной среде и при частых циклах сборки-разборки. Настилы могут быть металлическими (перфорированными против скольжения) или деревянными; материал настила подбирают с учётом нагрузки, условий эксплуатации и требований к безопасности.

1. Вертикальные элементы: стальные рамы из трубного профиля, рассчитанные на восприятие основной нагрузки.
2. Связи: стальные горизонтальные и диагональные элементы, отвечающие за жёсткость и геометрию секций.
3. Рабочая зона: настилы и ограждения, определяющие удобство и безопасность работ.
4. Опоры и крепления: домкраты, башмаки и анкеровка к стене, влияющие на устойчивость всей системы.
